Bonjour à tous ! Dans ce tutoriel, nous allons voir ensemble comment fabriquer un hub switch facilement. Suivez les étapes ci-dessous pour assembler votre propre dispositif.

Étape 1 : Téléchargement du fichier Gerber

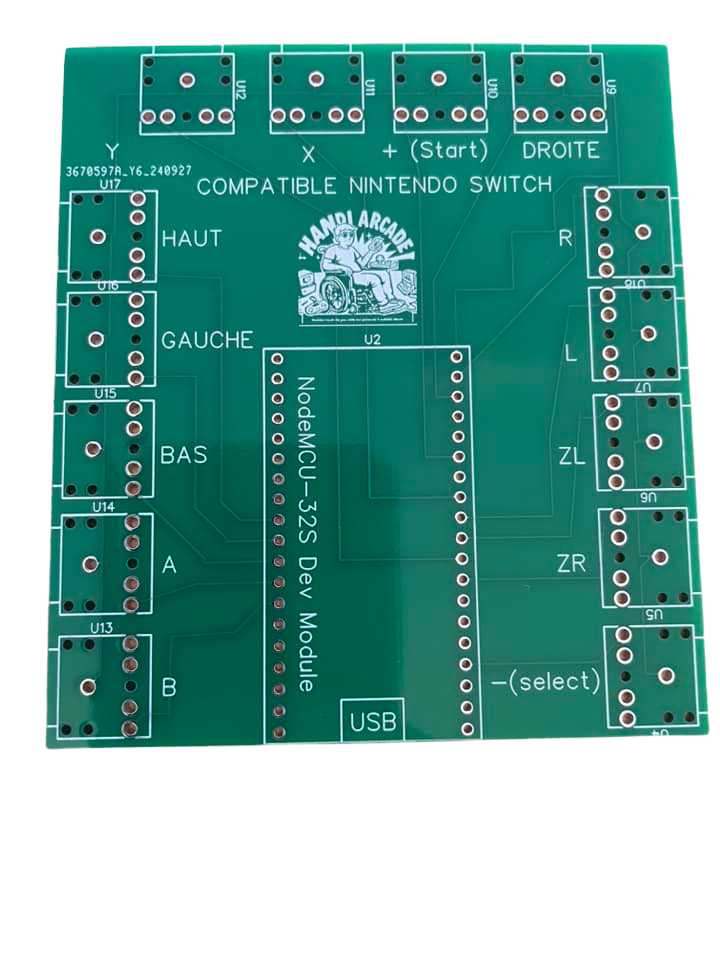

Pour commencer, téléchargez le fichier Gerber du PCB en cliquant sur ce lien ici. Le fichier Gerber est essentiel pour la fabrication du circuit imprimé (PCB).

Étape 2 : Commande du PCB sur JLCPCB

1. Accédez à JLCPCB :

   • Rendez-vous sur le site JLCPCB.com.

2. Ajouter le fichier Gerber :

   • Sur la page d'accueil, cliquez sur "Add Gerber File" (ajouter un fichier Gerber).
   • Sélectionnez le fichier Gerber que vous avez téléchargé précédemment.

3. Finaliser la commande :

   • Une fois le fichier chargé, cliquez sur "Save to Cart" (ajouter au panier).
   • Les cinq PCB coûtent environ 4 dollars.

4. Choix de la livraison :

   • Pour les frais de port, si vous n’êtes pas pressé, sélectionnez l’option Global Standard Direct Line.
   • Cette option coûte 1,26 € et offre une livraison en 11 jours.
   • Cela vous revient à environ 5 € pour les 5 PCB.

Étape 3 : Commande des composants électroniques

Pour compléter votre hub switch, vous aurez besoin de quelques composants supplémentaires, notamment un ESP32 et des ports jack.

1. Commander un ESP32 :

   • Rendez-vous sur Amazon et commandez un ESP32 via ce lien.

2. Commander les ports jack :

   • Commandez les ports jack à souder en utilisant ce lien.

Étape 4 : Assemblage du kit

1. Recevoir les composants :

   • Une fois que vous avez reçu le PCB et les composants (ESP32, ports jack), préparez-vous pour l’assemblage.

2. Souder les composants :

   • Soudez les ports jack et l’ESP32 sur le PCB en suivant le schéma fourni. Veillez à bien vérifier les connexions avant de souder.

Étape 5 : Programmation de l'ESP32

Pour la dernière étape, il est nécessaire de programmer l’ESP32.

1. Accéder à la plateforme de programmation :
   • Pour programmer l’ESP32, rendez-vous à l’adresse suivante : lien pour la programmation en ligne.
2. Suivre les instructions :
   • Suivez les instructions à l’écran pour flasher votre ESP32 avec le firmware adéquat.

Conclusion

Et voilà, votre hub switch est prêt à l’emploi ! En suivant ces étapes, vous avez fabriqué un hub switch fonctionnel pour un coût total très abordable.

Merci d’avoir suivi ce tutoriel, et bon bricolage à tous !
